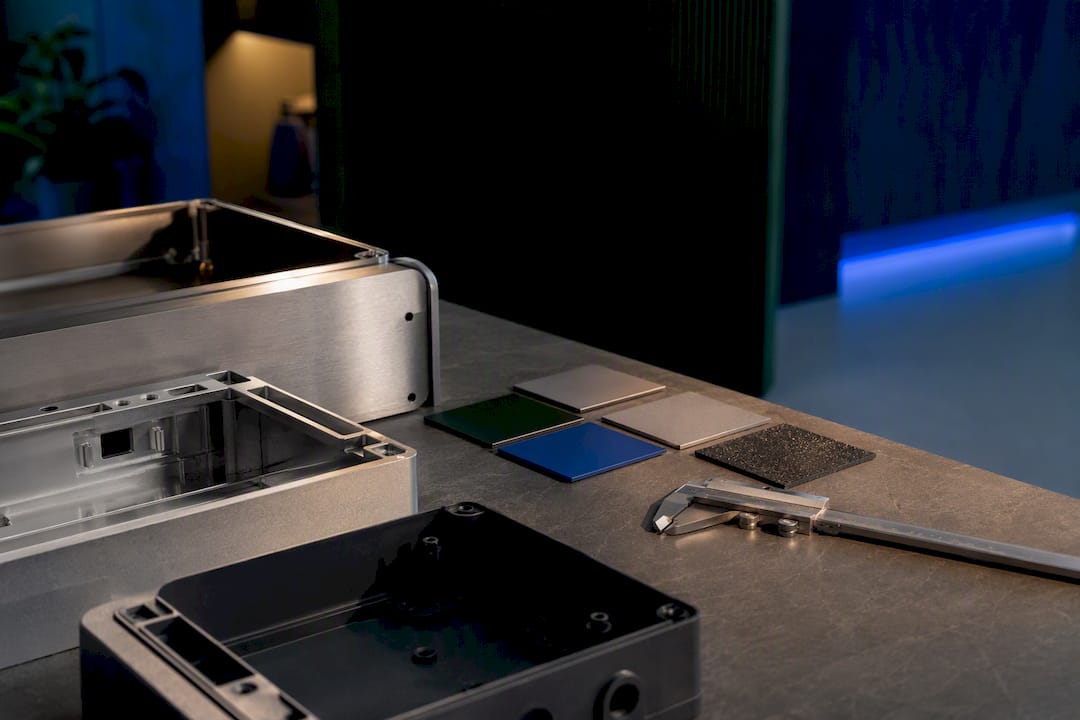

Elementy stalowych i plastikowych obudów technicznych

Kiedy stal, kiedy plastik: 5 kryteriów dla projektantów obudów

Do zastosowań przemysłowych, wysokotemperaturowych i tam, gdzie potrzebne jest uziemienie, wybierz obudowę stalową. Dla urządzeń lekkich, bezprzewodowych i izolowanych elektrycznie lepszym wyborem jest plastik, głównie ABS lub poliwęglan. Wyjątki są ważne: poliwęglan sprawdza się na zewnątrz dzięki odporności na promieniowanie UV, a stal nierdzewna 316 wygrywa w środowiskach korozyjnych, na przykład nadmorskich.

Krótko mówiąc:

  • W środowiskach narażonych na działanie wilgoci i korozji lepiej sprawdza się stal nierdzewna 316, która wytrzymuje nawet środowiska morskie i chemiczne.
  • Plastikowe obudowy z ABS są najtańsze i najłatwiejsze w obróbce, ale szybko tracą odporność na UV i pękają po kilku latach na zewnątrz.
  • Poliwęglan jest korzystniejszy na zewnątrz, ponieważ wytrzymuje wysokie temperatury i UV, a jego odporność można wzmocnić dodatkiem stabilizatorów.
  • Metalowa obudowa zapewnia lepszą ekranowanie EMC i odprowadzanie ciepła, ale wymaga odpowiednich powłok ochronnych przed korozją.
  • Przy wyborze obudowy kluczowe są klasy IP i UL94, a nie tylko deklaracje producenta, szczególnie w przypadku zastosowań zewnętrznych.

Spis treści

Stal czy plastik obudowy: właściwości tworzyw sztucznych (ABS, PC, PC-ABS)

ABS to najpopularniejszy plastik konstrukcyjny w elektronice. Jest tani, łatwy w formowaniu wtryskowym i wystarczająco sztywny do obudów wewnętrznych, ale mięknie już przy umiarkowanie wysokiej temperaturze i słabo znosi ekspozycję na słońce. Poliwęglan (PC) wytrzymuje wyższe temperatury i uderzenia, a przy dodatku stabilizatorów UV nie żółknie i nie robi się kruchy na zewnątrz. PC-ABS łączy obie cechy: zachowuje sztywność ABS i część odporności PC na uderzenia, kosztem nieco wyższej ceny materiału.

Dla projektanta liczy się jedna rzecz: czy obudowa stoi w słońcu, czy w szafie serwerowej. Zwykły ABS w warunkach zewnętrznych po roku lub dwóch pęka przy pierwszym mocniejszym uderzeniu, bo promieniowanie UV rozrywa łańcuchy polimeru na poziomie mikroskopowym. Poliwęglan tego problemu praktycznie nie ma, dlatego producenci sprzętu ogrodowego i oświetleniowego traktują go jako materiał domyślny do zastosowań zewnętrznych.

Porada profesjonalisty: Jeśli urządzenie ma być otwierane częściej niż raz na kilka lat, zamawiaj obudowę z gwintowanymi tulejami mosiężnymi, nie z gniazdami do wkrętów samogwintujących. Plastik po trzeciej czy czwartej przeróbce zaczyna się kruszyć wokół otworu.

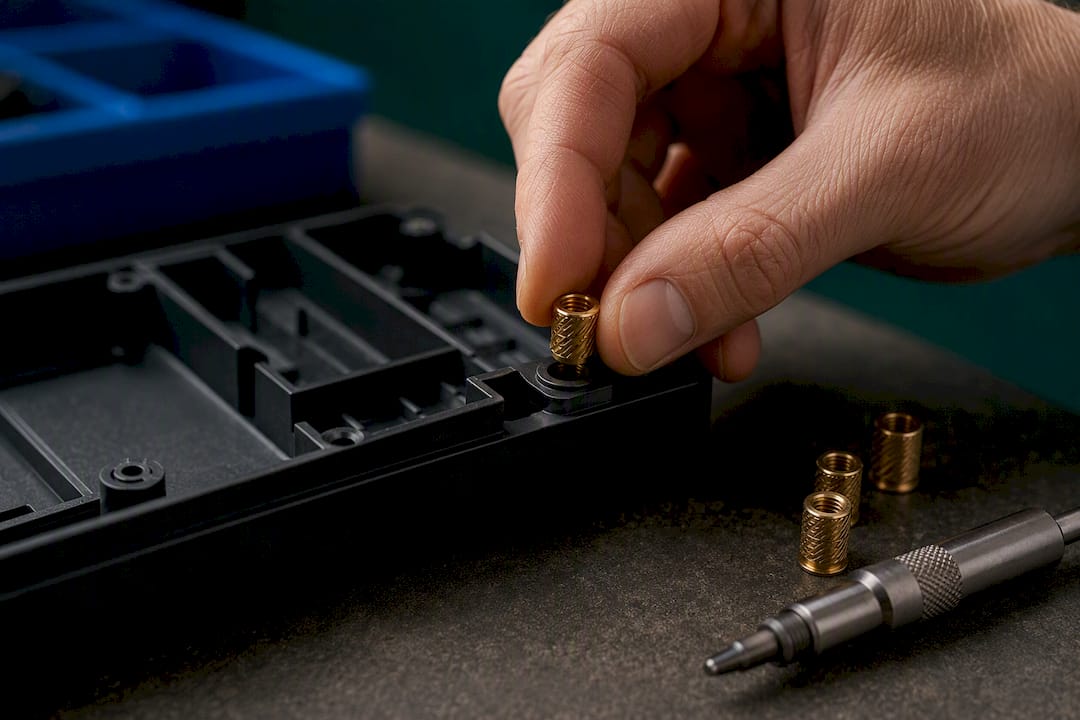

Mosiężna tuleja umieszczona w plastikowej obudowie

Plastik ma jedną przewagę, którą łatwo przegapić: jest przezroczysty dla fal radiowych. To kluczowa zaleta w projektach z Wi-Fi, Bluetooth czy modułami LoRa, bo antena może zostać w pełni ukryta wewnątrz obudowy bez utraty zasięgu.

Praktyczne różnice między trzema wariantami tworzyw:

  • ABS – niski koszt, dobra obrabialność, słaba odporność na UV, do zastosowań wewnętrznych.
  • Poliwęglan (PC) – wyższa cena, dobra odporność na UV i uderzenia, do zastosowań zewnętrznych.
  • PC-ABS – kompromis kosztowo-wytrzymałościowy, popularny w obudowach przemysłowych średniej klasy.

Mniejsze, pasywne urządzenia elektroniczne właściwie zawsze korzystają na plastiku: mniejsza waga, izolacja elektryczna i brak konieczności uziemienia znacznie prostszy montaż.

Stal, stal nierdzewna i aluminium: kiedy metal jest konieczny

Metal wchodzi do gry, gdy w grę wchodzą trzy rzeczy: ciepło, uderzenia i zakłócenia elektromagnetyczne. Obudowy metalowe są standardem w zastosowaniach komercyjnych i przemysłowych, bo zapewniają długoterminową niezawodność, ochronę przed uderzeniami i naturalne ekranowanie EMI, którego plastik nie ma.

Stal zwykła, na przykład popularna w obudowach komputerowych blacha SPCC, jest najtańszą opcją, ale wymaga powłoki, zwykle cynkowania lub lakierowania proszkowego, bo goła stal koroduje szybko w wilgotnym powietrzu. Grubość 0,5 milimetra daje solidną konstrukcję przy dobrym stosunku ceny do wytrzymałości, co potwierdza praktyka producentów obudów komputerowych. Stal nierdzewna eliminuje problem korozji, ale w dwóch wariantach o różnym przeznaczeniu: 304 wystarcza do większości zastosowań przemysłowych, a 316 dodaje molibden i lepiej znosi środowiska morskie oraz chemiczne. Aluminium to kompromis wagowy: lżejsze od stali, naturalnie odporne na korozję i, co ważne, świetnie odprowadza ciepło, dlatego trafia do obudów z wbudowanymi radiatorami.

Trzy scenariusze, trzy różne materiały:

  • Środowisko przemysłowe z wibracjami i uderzeniami – stal ocynkowana lub nierdzewna 304.
  • Środowisko nadmorskie lub chemiczne – stal nierdzewna 316 albo anodowane aluminium, bo powłoki proszkowe na stali miękkiej mają tu ograniczoną trwałość.
  • Urządzenie generujące ciepło – aluminium, jeśli trzeba jeszcze zamontować radiator bez dodatkowej masy.

Korozja galwaniczna to pułapka, o której zapomina wielu projektantów: styk aluminium ze stalą w wilgotnym środowisku bez separatora prowadzi do przyspieszonej degradacji tańszego metalu w parze.

Porównanie stali i plastiku według kryteriów technicznych

Zamiast pytać ogólnie „stal czy plastik obudowy”, lepiej rozłożyć decyzję na konkretne osie. Każda z nich ma inny zwycięzcę, więc uniwersalna odpowiedź nie istnieje, a najlepsze rozwiązania to często hybrydy materiałowe.

  • Ekranowanie EMC – wygrywa metal, bo tylko materiał przewodzący i uziemiony blokuje emisje radiowe; plastik nie ekranuje niczego.
  • Przewodność cieplna – lepsza w metalach, zwłaszcza aluminium, które można łączyć z radiatorem bez dodatkowego złącza termicznego.
  • Odporność na uderzenia – zależy od grubości; gruba stal i poliwęglan mają dobrą wytrzymałość, a ABS jest mniej odporny.
  • Odporność na UV i korozję – może zapewniać plastik z filtrami UV lub stal nierdzewna, w zależności od warunków środowiskowych.
  • Koszt i waga – korzystniejsze dla plastiku, który jest lekki i tańszy w obróbce, bez konieczności stosowania powłok ochronnych.
  • Łatwość modyfikacji w terenie – plastik może być prostszy przy rzadkich zmianach, metal przy częstym serwisowaniu dzięki lepszej wytrzymałości na wielokrotny montaż.

W praktyce najlepsze rozwiązania rzadko trzymają się jednego materiału. Metalowa rama nośna z plastikowymi panelami frontowymi daje sztywność konstrukcyjną i jednocześnie okno radiowe dla anteny. Jeśli projekt wymaga i ekranowania, i sygnału Wi-Fi, warto zaprojektować w metalowej obudowie osobne okienko z poliwęglanu, bo metal działa jak klatka Faradaya i całkowicie blokuje transmisję.

Co sprawdzić w specyfikacji obudowy przed zamówieniem

Zanim złożysz zamówienie, poproś dostawcę o odpowiedzi na konkretne pytania. Sama deklaracja marketingowa „obudowa odporna na warunki atmosferyczne” nic nie mówi, jeśli nie stoi za nią numer normy.

  1. Jaka klasa IP zgodnie z IEC 60529? IP54 wystarcza do zastosowań ogólnych, ale IP66, IP67 lub IP68 są wymagane w miejscach z pyłem lub wodą pod ciśnieniem.
  2. Jaka klasa palności UL94? Klasy V0, V1 i V2 różnią się czasem samogaśnięcia materiału, co jest istotne w urządzeniach zasilanych z sieci.
  3. Jaki jest deklarowany zakres temperatur pracy? Sprawdź, czy podano wartość dla pracy ciągłej, a nie tylko chwilowej.
  4. Jak zapewnione jest uziemienie w wersji metalowej? Powinien istnieć dedykowany punkt uziemienia, nie tylko styk lakierowanej powierzchni.
  5. Jaka jest częstotliwość planowanego serwisu? Przy częstym otwieraniu obudowy metal z gwintowanymi otworami będzie trwalszy niż plastik.

Porada profesjonalisty: Zawsze proś o raport testowy IP i UL94, nie tylko o oświadczenie w karcie katalogowej. Wielu dostawców podaje klasę „szacowaną”, która nie została faktycznie zweryfikowana w akredytowanym laboratorium.

Gotowe standardy obudów (na przykład popularne rozmiary skrzynek elektroinstalacyjnych) są tańsze i dostępne od ręki, ale przy nietypowych wymiarach lub potrzebie integracji z konkretnym radiatorem zamówienie niestandardowe zwykle wychodzi korzystniej niż modyfikowanie gotowego produktu.

Jak OgródŚwieci dobiera materiały do obudów lamp solarnych

Lampy solarne stoją na zewnątrz przez cały rok, więc materiał obudowy musi znosić słońce, deszcz i mróz bez utraty koloru czy pękania. W ofercie sklepu OgródŚwieci i w kategorii lamp solarnych LED dominują właśnie tworzywa stabilizowane pod kątem odporności na promieniowanie UV, zgodnie z tą samą logiką techniczną opisaną wyżej: lekka, izolowana konstrukcja bez potrzeby ekranowania EMC.

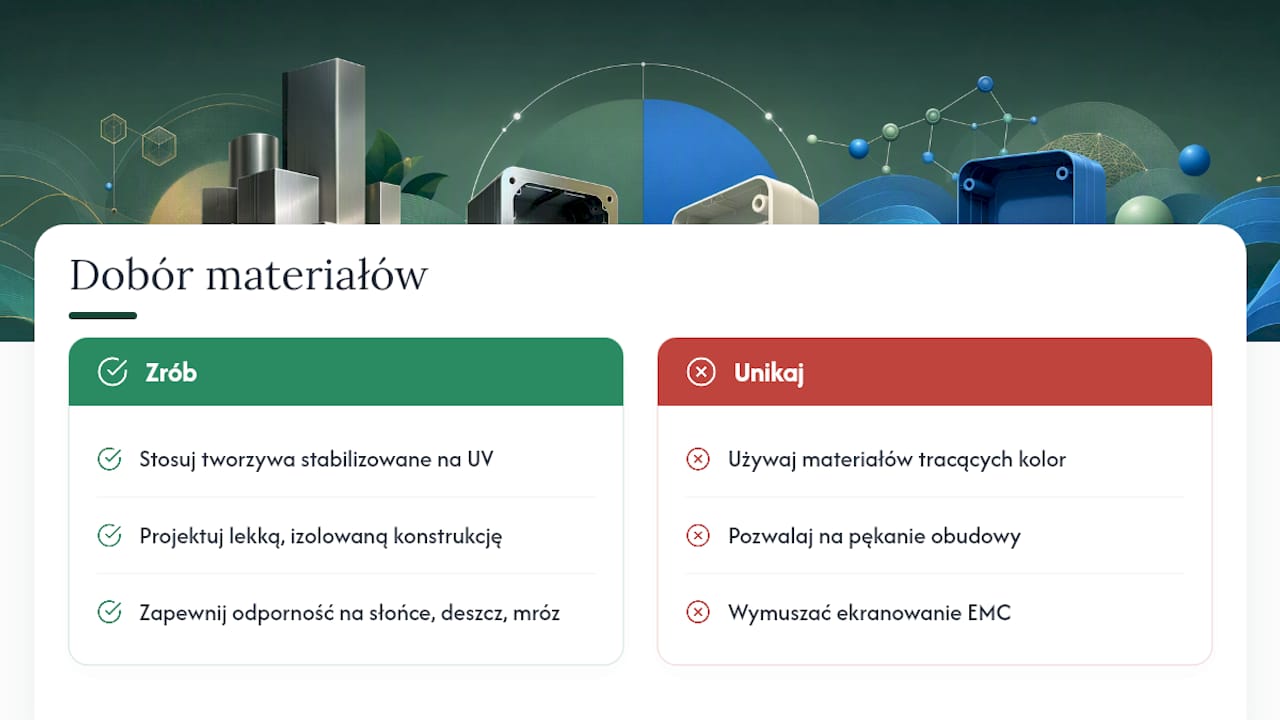

Jak OgródŚwieci dobiera materiały do obudów lamp solarnych — overview diagram

Jedna zasada, która ułatwia wybór materiału

Zanim porównasz ceny, zapytaj o środowisko pracy urządzenia. Jeśli odpowiedź brzmi „na zewnątrz, w słońcu i deszczu” – sprawdzaj UV i IP. Jeśli „w hali, blisko innych urządzeń elektronicznych” – pytaj o EMC i uziemienie. Certyfikat bez raportu testowego to tylko obietnica.

— ARSA

Gotowe rozwiązania z tworzyw odpornych na warunki zewnętrzne

Skoro poliwęglan i stabilizowany UV ABS wygrywają w zastosowaniach zewnętrznych, dokładnie z tego powodu producenci lamp solarnych, w tym OgródŚwieci, projektują swoje produkty właśnie w tych materiałach.

Ogrodswieci

Zamiast projektować obudowę od zera i szukać dostawcy tworzyw, możesz od razu sięgnąć po gotowe kinkiety solarne LED z czujnikiem zmierzchu albo przeglądnąć pełną kategorię lamp ogrodowych LED, gdzie odporność na UV i wilgoć jest już uwzględniona w konstrukcji. Jeśli planujesz całe oświetlenie ogrodu, a nie pojedynczą lampę, sprawdź praktyczny projekt oświetlenia ogrodu krok po kroku i dobierz moduły solarne bez zgadywania, które materiały i parametry będą wystarczające na twojej działce.
